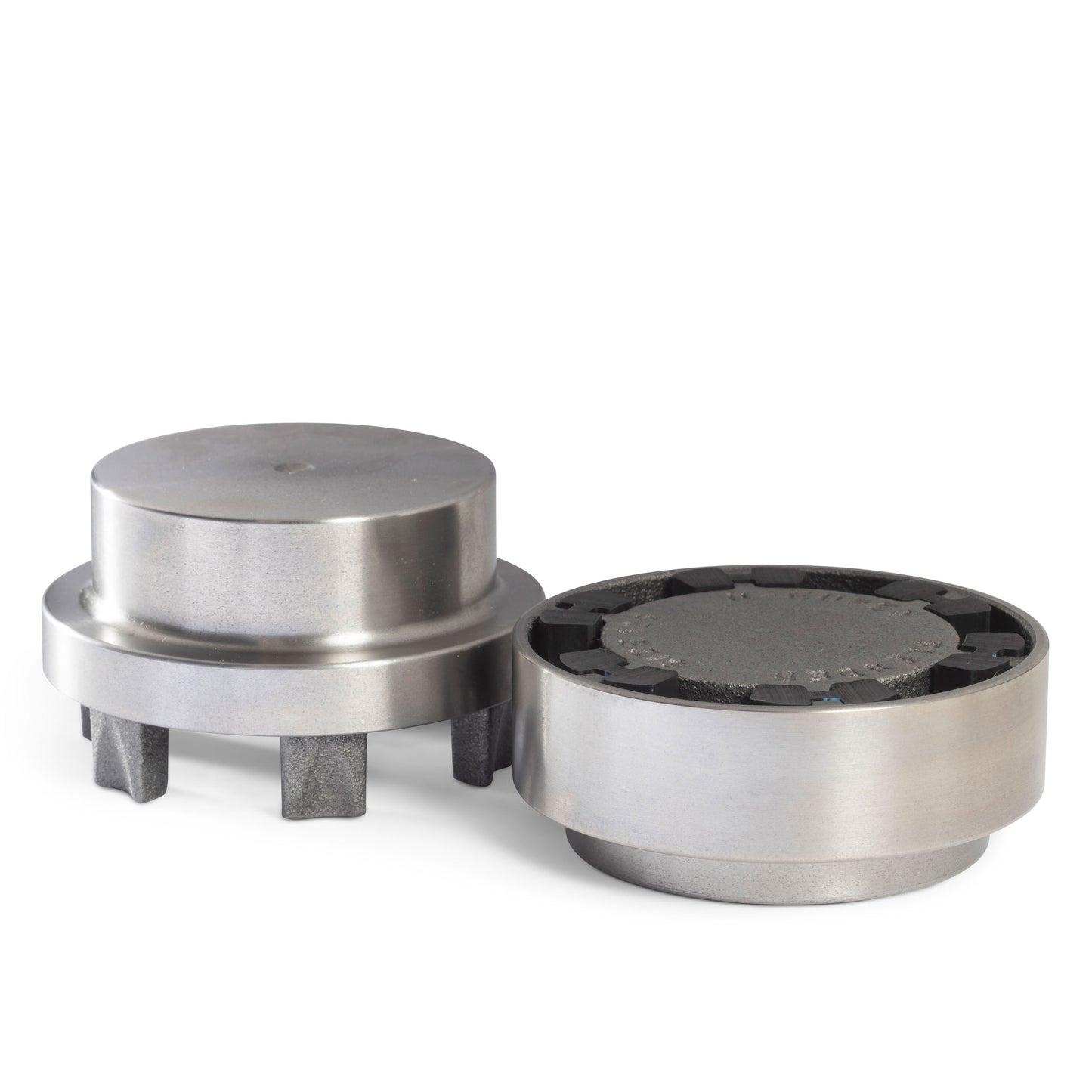

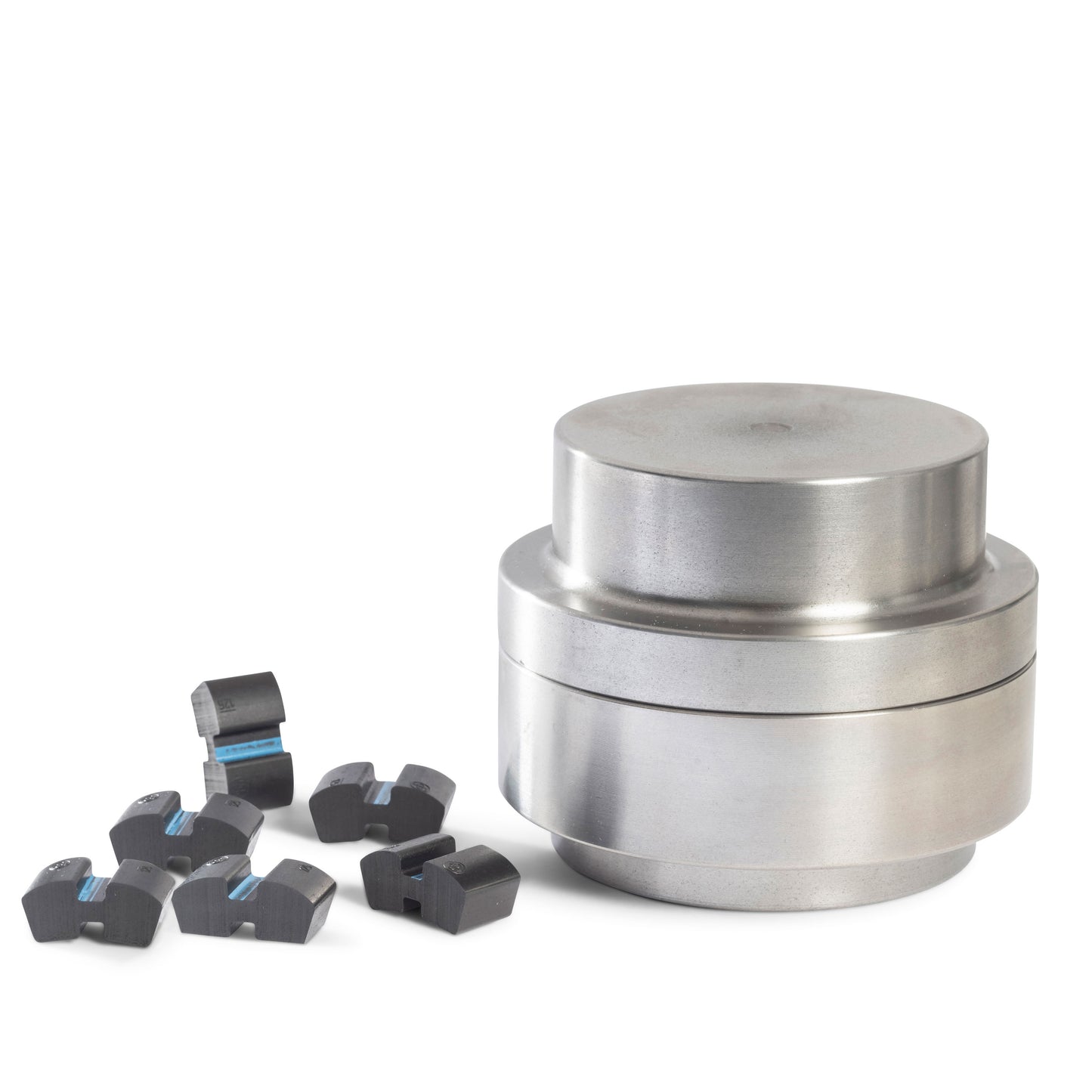

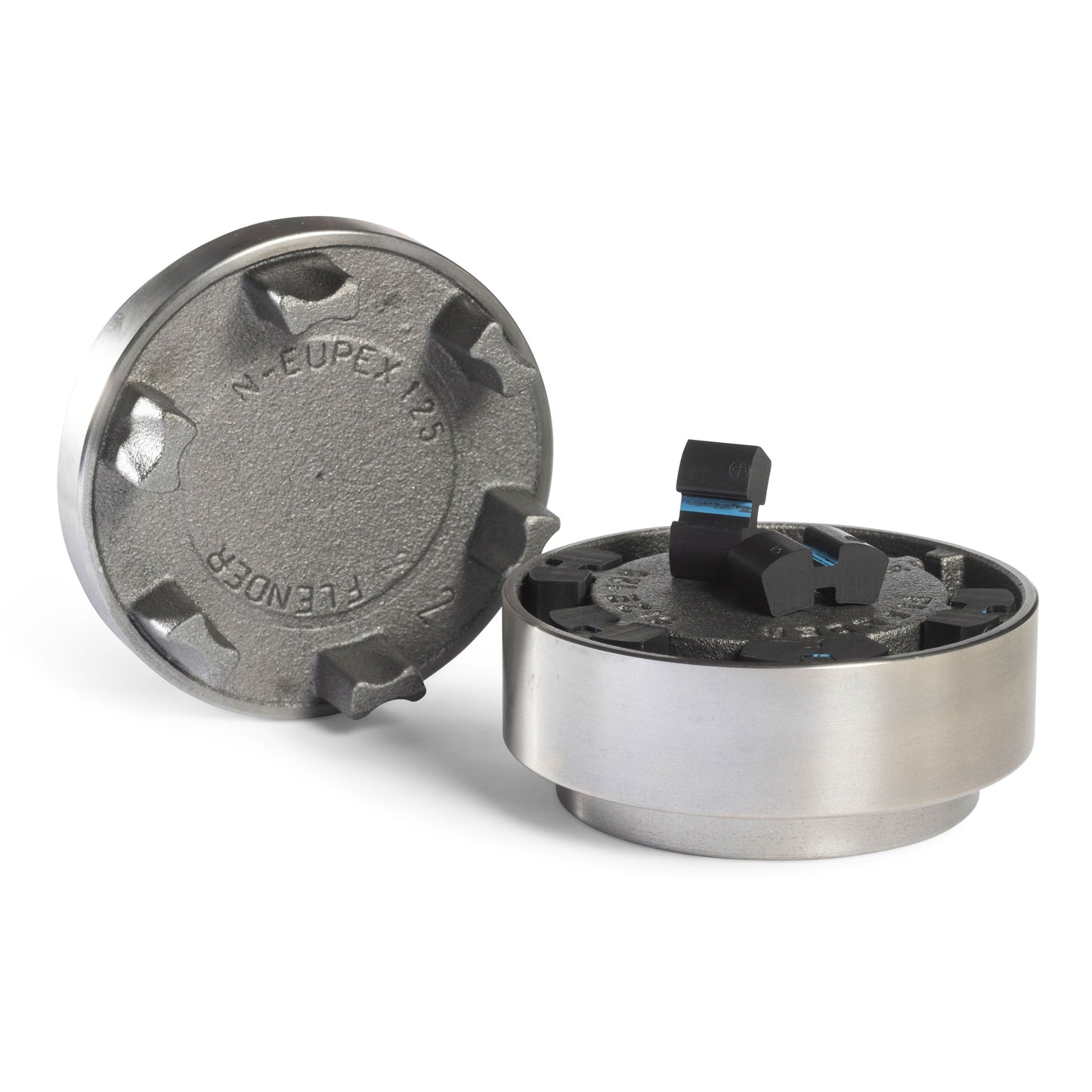

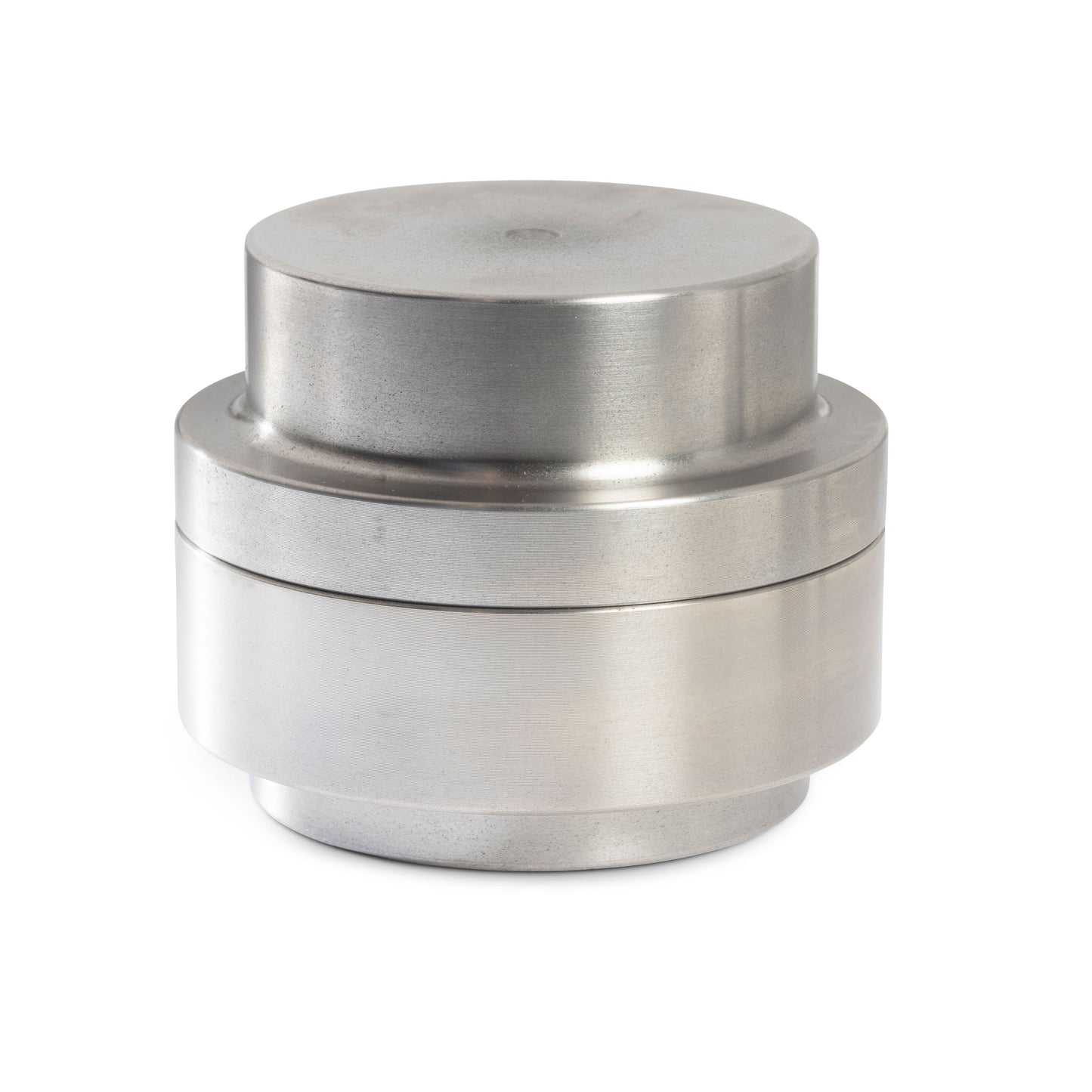

N-EUPEX B 125
N-EUPEX B 125
- Baureihe: N-EUPEX MD 10.1
- Lieferumfang: Komplette Kupplung, Ungebohrt / Vorgebohrt
- Bitte beachten Sie, dass zur Verwendung der Kupplung eine Bohrung notwendig ist.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Über N-EUPEX Nockenkupplung
N-EUPEX Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Drehschwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gußeisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei ordnungsgemäßer Montage kein Verschleiß auftritt.
Anwendungsbeispiele
Weit verbreiteter Einsatz im gesamten Maschinenbau sowohl motorseitig als schnelllaufende Kupplung z. B. Pumpen-, Lüfter- oder Kompressoranwendungen als auch bei hohen Drehmomenten zur Verbindung von Getriebe und Arbeitsmaschine z. B. Mühlen.
Produktvorteile
- Universell einsetzbare drehelastisch dämpfende Nockenkupplung zum Ausgleich von Wellenverlagerungen
- Größtmögliche Betriebssicherheit, da durchschlagsicher
- Geeignet für Steckmontage und vereinfachter Paketwechsel bei dreiteiliger Ausführung
- Dynamische Abstimmung durch Elastomerauswahl
N-EUPEX B 125 Detailinformationen
| Produkt | ||
| Baureihe | N-EUPEX MD 10.1 | |
| Bauart | B | |
| Größe | 125,0 | |
| Lieferumfang | Komplette Kupplung | |
| Grunddaten 1) | ||
| Kupplungsnennmoment | TKN | 240 Nm |
| Kupplungsmaximaldrehmoment | TKmax | 720 Nm |
| Kupplungsüberlastmoment | TKOL | 840 Nm |
| Kupplungswechseldrehmoment | TKW | 36 Nm |
| Kupplungsmaximaldrehzahl | nKmax | 5.100 min-1 |
| Zul. Umgebungstemperatur | Ta | -30°C ...80°C |
| Zul. Axialversatz 2) | ∆Ka | 1 mm |
| Zul. Radialversatz 3) | ∆Kr | 0,25 mm |
| Zul. Winkelversatz 3) | ∆Kw | 0,1 ° |
| Drehfedersteife, dynamisch 4) | CTdyn | 9 kNm/rad |
| Gewicht | 6,7 kg | |
| Anschluss 1 Teil 1 5) | ||
| Nabenausführung | Ungebohrt / Vorgebohrt | |
| Nabendurchmesser | 100 mm | |
| Anschluss 2 Teil 4 5) | ||
| Nabenausführung | Ungebohrt / Vorgebohrt | |
| Nabendurchmesser | 100 mm | |
| Produktspezifische Optionen | ||
| Elastomer | Pakete NBR 80 Shore A | |
| Konservierung | Emulsionsreiniger - Innenlagerung bis 3 Monate | |
| Auswuchtzustand | ||
| Auswuchtqualität | G 16 / n=1500 min-1 | |
| Korrosionsschutz | ||
| Farbanstrich 3) | Ohne Farbanstrich | |
Hinweis
1) Die Definition der Formelzeichen finden Sie hier.
2) Der zulässige Axialversatz gilt für langsam in Erscheinung tretende Versätze wie z.B. durch Wärmedehnung der gekoppelten Wellen.
3) Zulässiger Wellenversatz bei Nenndrehzahl nN = 1500 min-1
4) Drehfedersteife bei 0,5 * TKN, Anregungsamplitude von 0,1 * TKN mit 10 Hz, Umgebungstemperatur 20°C
5) Der Gestaltfestigkeitsnachweis der Welle-Nabe-Verbindung obliegt dem Besteller.
Technische Änderungen vorbehalten.
