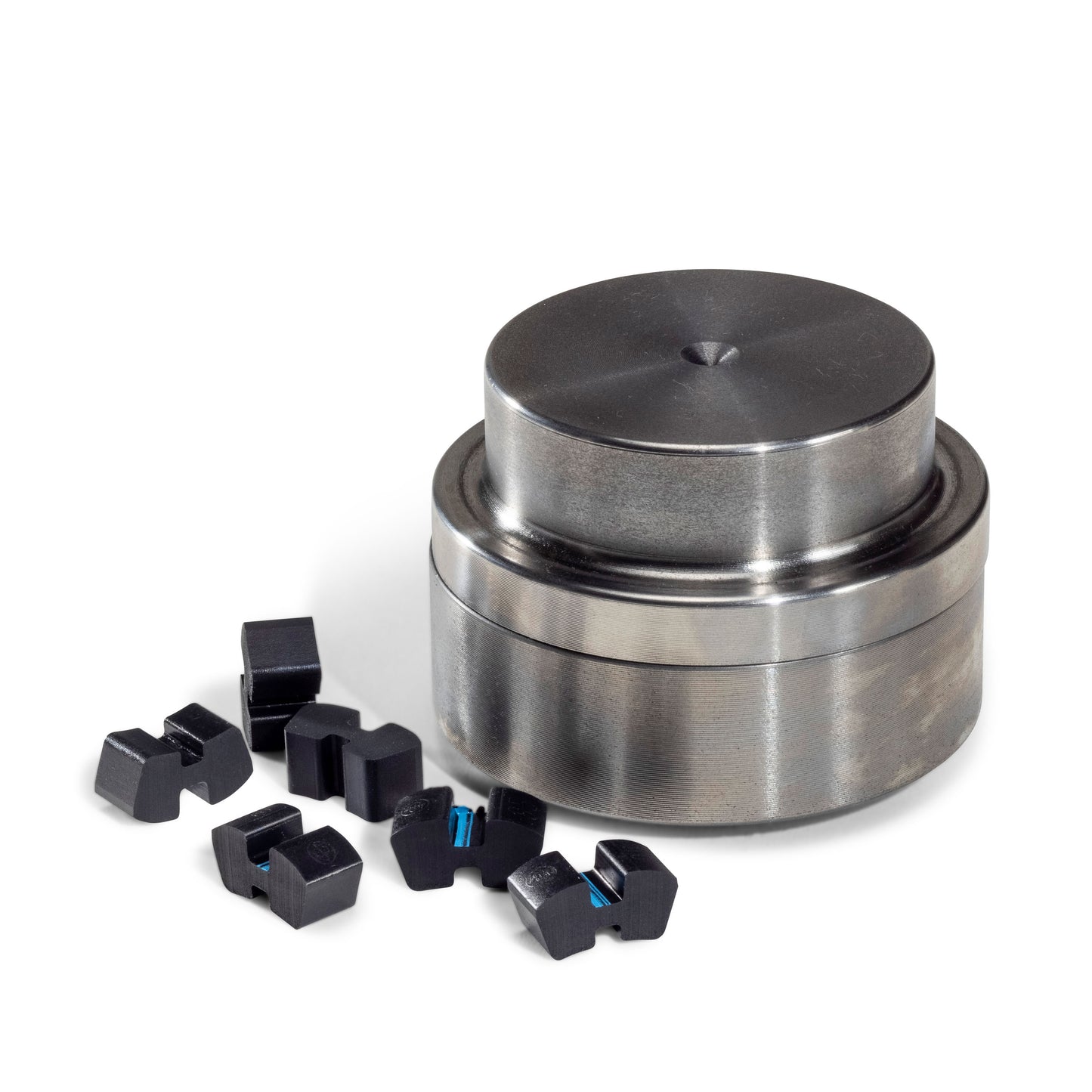

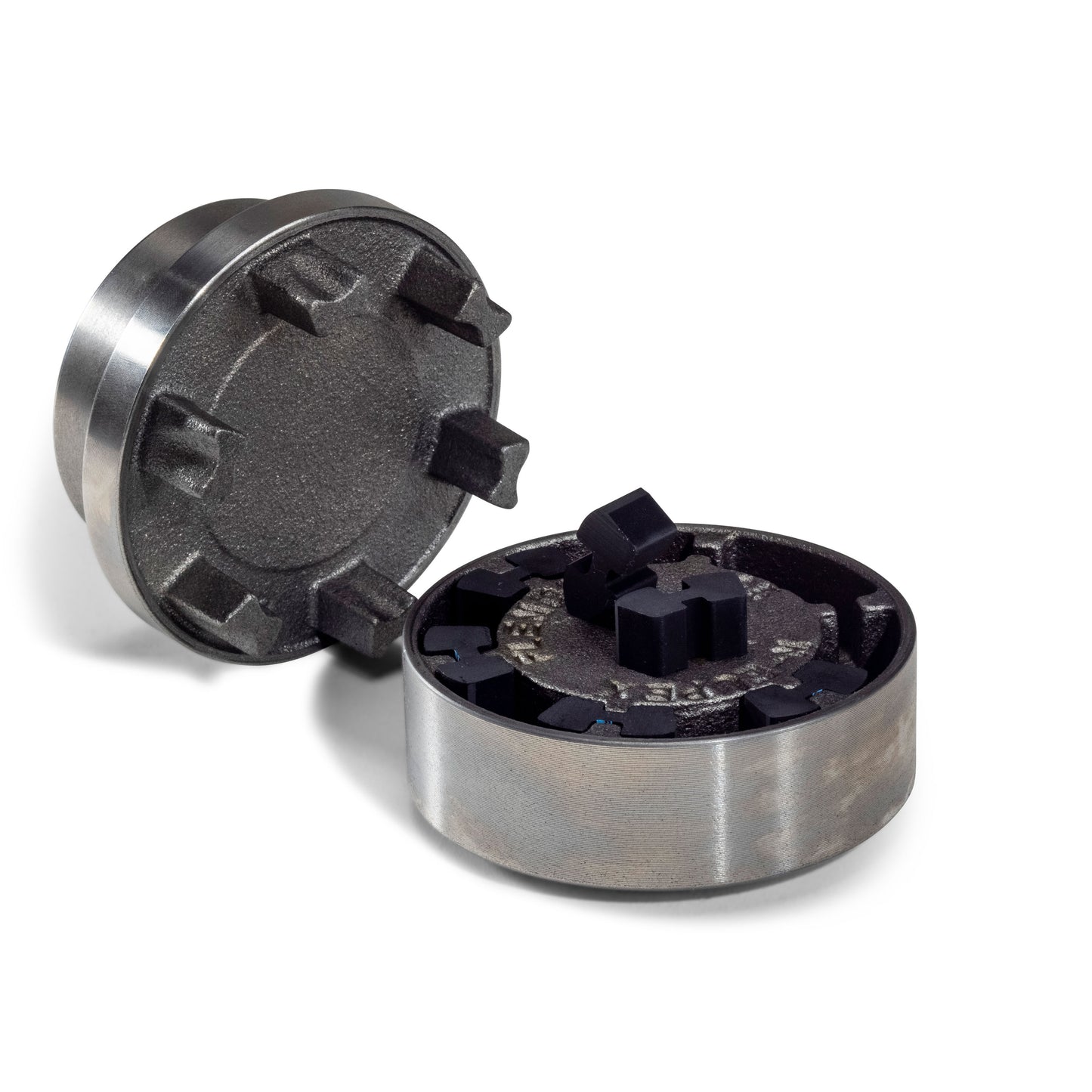

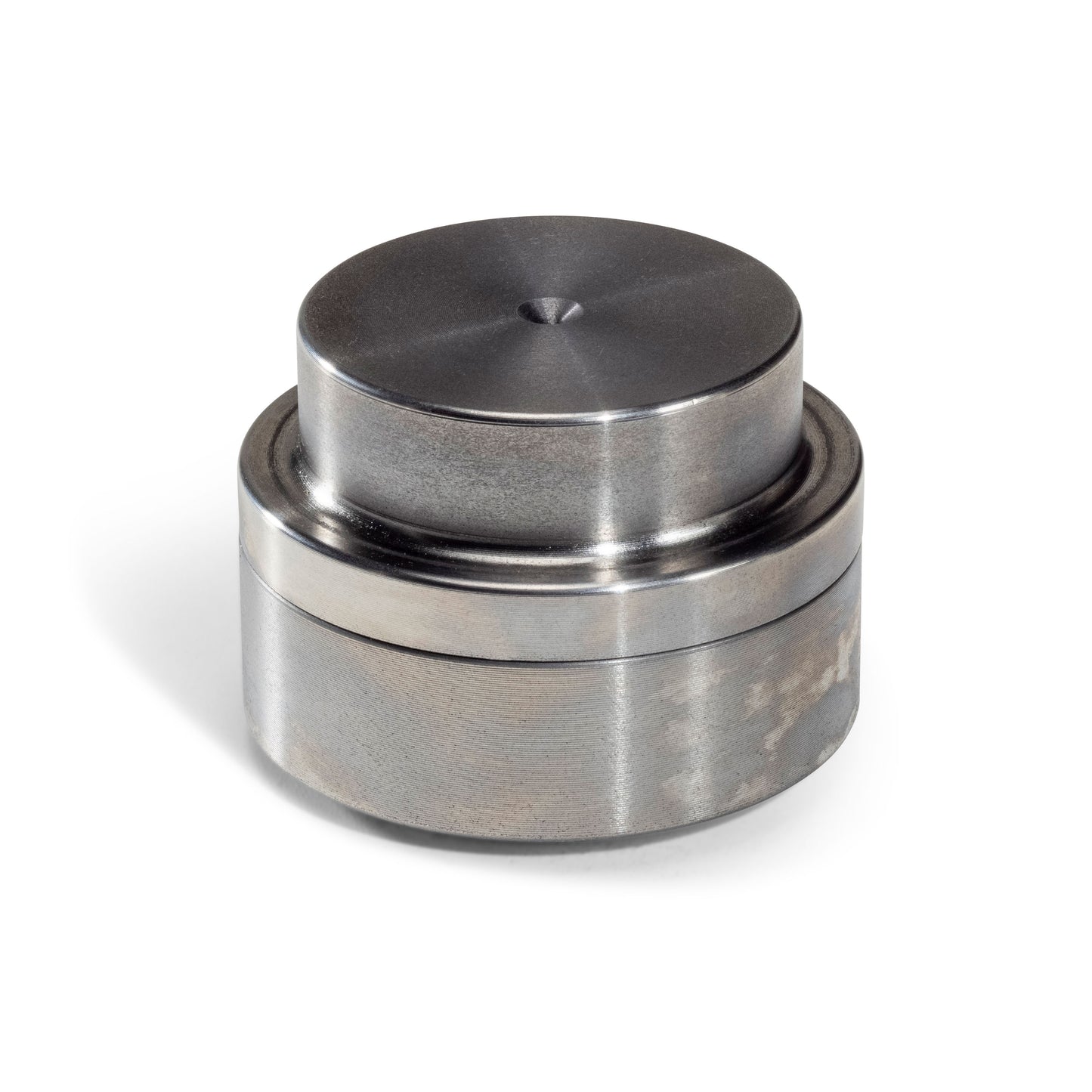

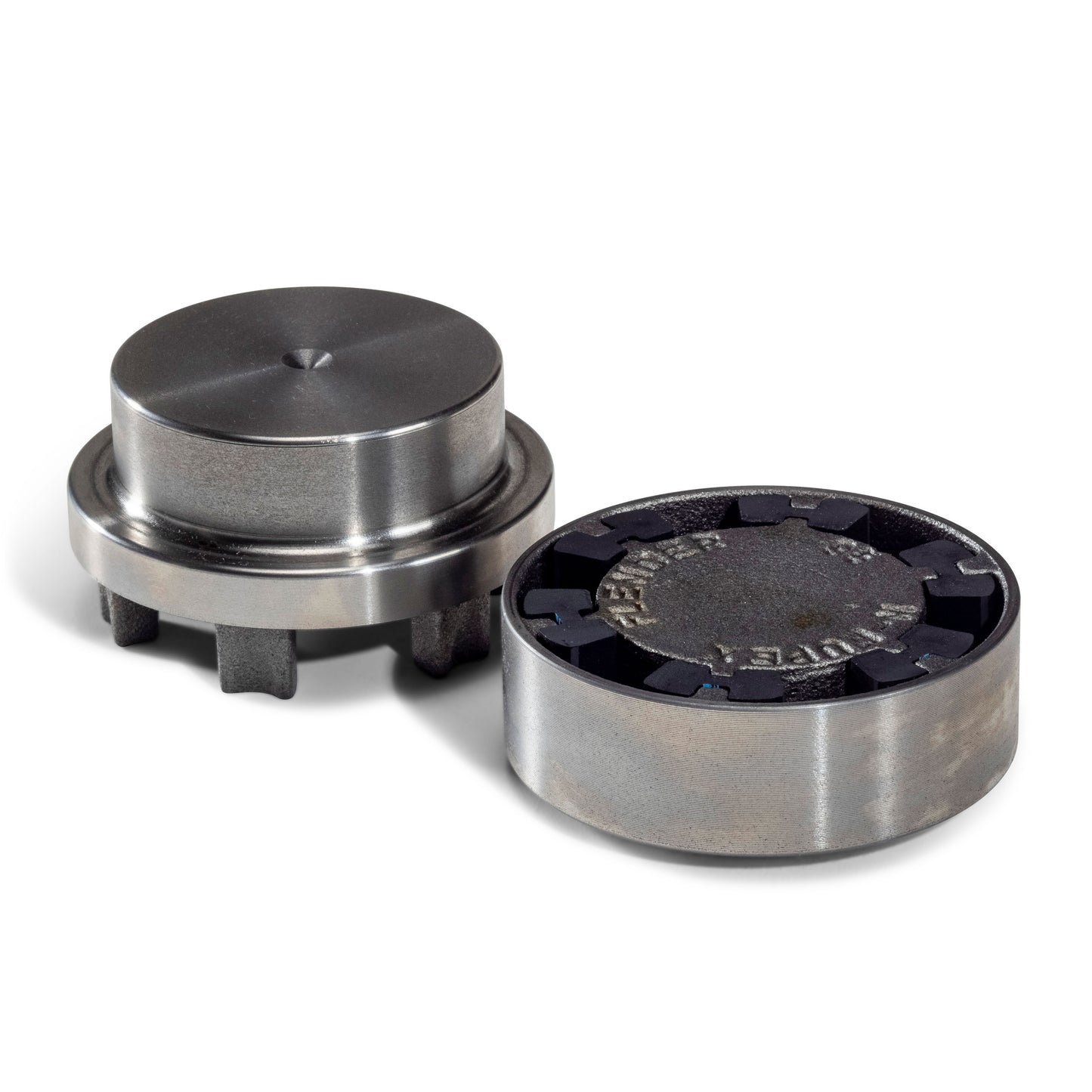

N-EUPEX B 95

N-EUPEX B 95

Artikelnummer: CX0001335
Artikelnummer des Herstellers Flender GmbH: 2LC0100-3AA11-0AA0
  • Baureihe: N-EUPEX MD 10.1
  • Lieferumfang: Komplette Kupplung, Ungebohrt / Vorgebohrt
  • Bitte beachten Sie, dass zur Verwendung der Kupplung eine Bohrung notwendig ist.

Normaler Preis 98,50 EUR
Normaler Preis Verkaufspreis 98,50 EUR
Sale Ausverkauft
Preis zzgl. USt, Versand wird beim Checkout berechnet.
Vollständige Details anzeigen

Über N-EUPEX Nockenkupplung

N-EUPEX Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Drehschwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gußeisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei ordnungsgemäßer Montage kein Verschleiß auftritt.

Anwendungsbeispiele

Weit verbreiteter Einsatz im gesamten Maschinenbau sowohl motorseitig als schnelllaufende Kupplung z. B. Pumpen-, Lüfter- oder Kompressoranwendungen als auch bei hohen Drehmomenten zur Verbindung von Getriebe und Arbeitsmaschine z. B. Mühlen.

Produktvorteile

  • Universell einsetzbare drehelastisch dämpfende Nockenkupplung zum Ausgleich von Wellenverlagerungen
  • Größtmögliche Betriebssicherheit, da durchschlagsicher
  • Geeignet für Steckmontage und vereinfachter Paketwechsel bei dreiteiliger Ausführung
  • Dynamische Abstimmung durch Elastomerauswahl
{formbuilder:NjQ3Mg==}

N-EUPEX B 95 Detailinformationen

Produkt
Baureihe   N-EUPEX MD 10.1
Bauart   B
Größe   95,0
Lieferumfang   Komplette Kupplung
Grunddaten 1)
Kupplungsnennmoment TKN 100 Nm
Kupplungsmaximaldrehmoment TKmax 300 Nm
Kupplungsüberlastmoment TKOL 350 Nm
Kupplungswechseldrehmoment TKW 15 Nm
Kupplungsmaximaldrehzahl nKmax 5.500 min-1
Zul. Umgebungstemperatur Ta -30°C ...80°C
Zul. Axialversatz 2) ∆Ka 1 mm
Zul. Radialversatz 3) ∆Kr 0,2 mm
Zul. Winkelversatz 3) ∆Kw 0,12 °
Drehfedersteife, dynamisch 4) CTdyn 4 kNm/rad
Gewicht 2,8 kg
Anschluss 1 Teil 1 5)
Nabenausführung Ungebohrt / Vorgebohrt
Nabendurchmesser 76 mm
Anschluss 2 Teil 4 5)
Nabenausführung Ungebohrt / Vorgebohrt
Nabendurchmesser 76 mm
Produktspezifische Optionen
Elastomer Pakete NBR 80 Shore A
Konservierung Emulsionsreiniger - Innenlagerung bis 3 Monate
Auswuchtzustand
Auswuchtqualität G 16 / n=1500 min-1
Korrosionsschutz
Farbanstrich 3) Ohne Farbanstrich

Hinweis

1) Die Definition der Formelzeichen finden Sie hier.

2) Der zulässige Axialversatz gilt für langsam in Erscheinung tretende Versätze wie z.B. durch Wärmedehnung der gekoppelten Wellen.

3) Zulässiger Wellenversatz bei Nenndrehzahl nN = 1500 min-1

4) Drehfedersteife bei 0,5 * TKN, Anregungsamplitude von 0,1 * TKN mit 10 Hz, Umgebungstemperatur 20°C

5) Der Gestaltfestigkeitsnachweis der Welle-Nabe-Verbindung obliegt dem Besteller.

Technische Änderungen vorbehalten.
